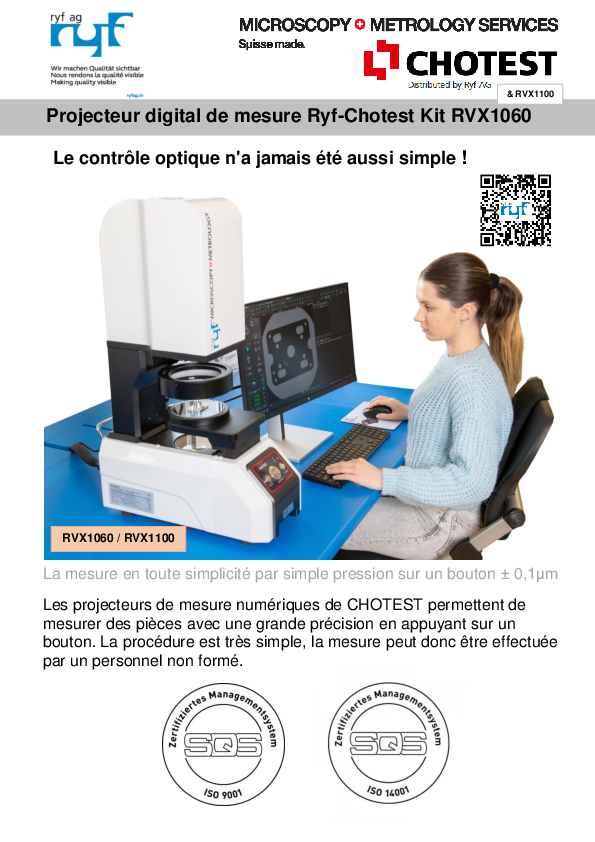

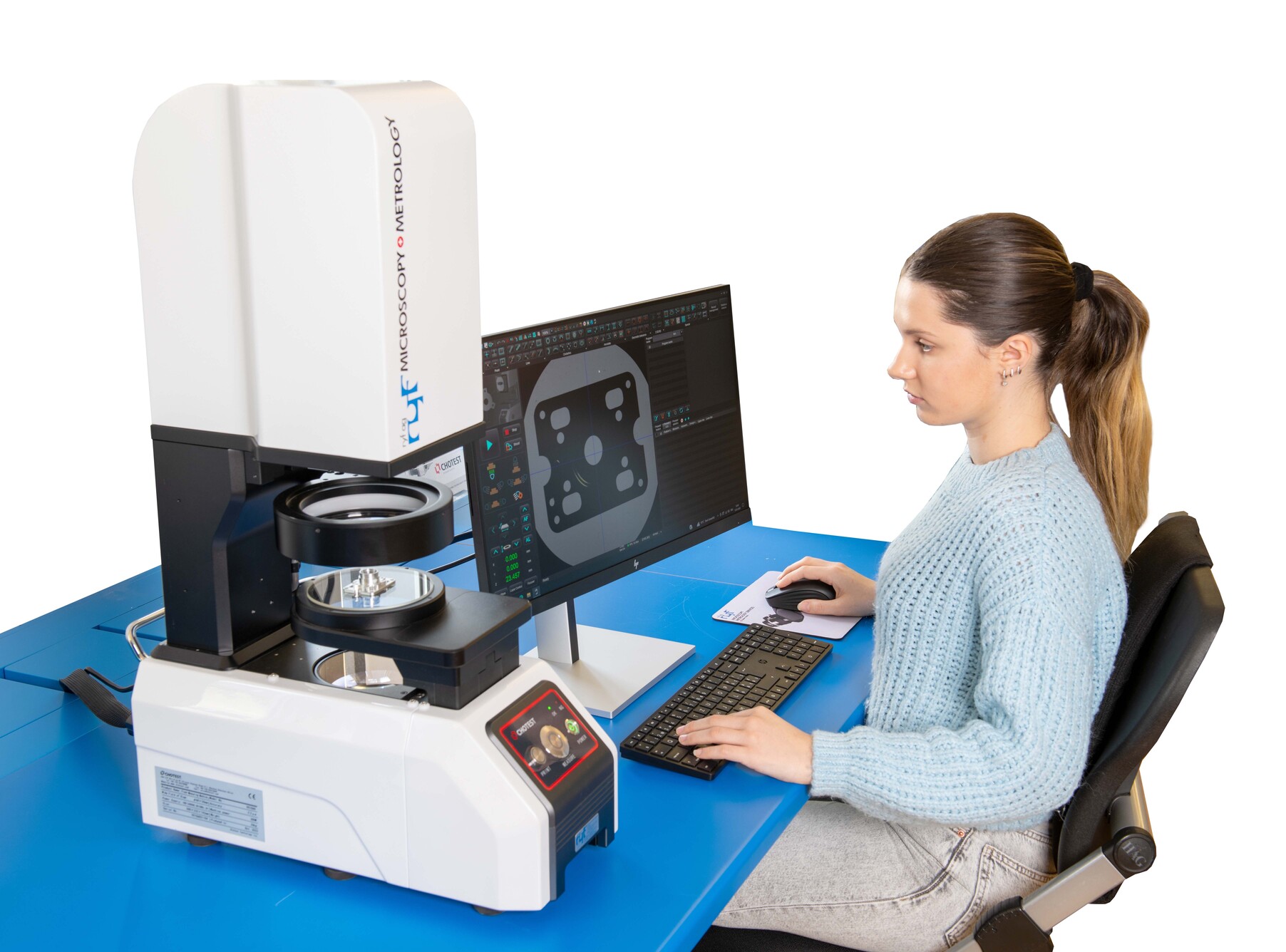

Projecteur digital de mesure Ryf-Chotest Kit RVX1060 / RVX1100

Le contrôle optique n'a jamais été aussi simple !

Les machines de mesure de la série 'RVX' se distinguent par leur grande vitesse de mesure. Elles sont capables d'analyser des centaines de pièces non alignées en quelques secondes. Cette incroyable facilité d'utilisation permet à un personnel peu ou pas formé d'analyser en quelques secondes.

Grâce à un système de lentilles télécentriques avancé, les machines de mesure offrent une vue 2D extrêmement large, des images nettes, un contraste optimal sans déformer l'image tout en garantissant une grande profondeur de champ.

La combinaison des deux capteurs CMOS à ultra-haute résolution et des algorithmes innovants d'apprentissage en profondeur permet de visualiser et d'analyser avec précision même les plus petits défauts ou écarts.

Même les écarts ou les erreurs les plus minimes et les plus difficiles à détecter peuvent ainsi être visualisés et analysés.
Les deux modèles sont équipés de deux éclairages LED.
Le grand anneau LED avec 4 segments (lumière incidente) est fixe.


La mesure en toute simplicité par simple pression sur un bouton ± 0,1μm
Les projecteurs de mesure numériques de CHOTEST permettent de mesurer des pièces avec une grande précision en appuyant sur un bouton. La procédure est très simple, la mesure peut donc être effectuée par un personnel non formé.

Capteur de la camera :                                  20 MPx camera, CMOS

Type d’objectif :                                             objectif télécéntrique high-end

Logiciel :                                                        VisionX

Résolution :                                                    ± 0,1 μm

Répétabilité :                                                  ± 1,0 μm avec Ø 60mm / ± 2,0 μm avec Ø 100mm

Précision de la mesure :                                ± 3,0 μm avec Ø 60mm / ± 4,0 μm avec Ø 100mm

Précision de la mesure avec stiching :         ± (2+0.02L) μm / grand champs = ± (4+0.02L) μm

Champ de vision – FOV*                               Ø 60mm (RVX1100 = Ø100mm)

Zone de mesure en Z :                                  35mm

Charge max sur la platine :                           3 kg

Dimensions extérieurs (L x l x h) :                 500x280x670mm / poids total 25kg

Écran:                                                            24 pouce, XGA 1920x1080

Éclairages:                                                     Éclairage à transmission coaxiale et éclairage LED annulaire avec 4 segments

Calibrage automatique :                                Grande facilité avec plaque en verre pour l’étalonnage orig.

Ordinateur :                                                    HP PRO avec cartes graphiques et WINDOWS 11/10 (inclus)

Garantie:                                                        24 mois garantie Ryf avec support sur site

(*FOV = Field of View = champs de vision)
