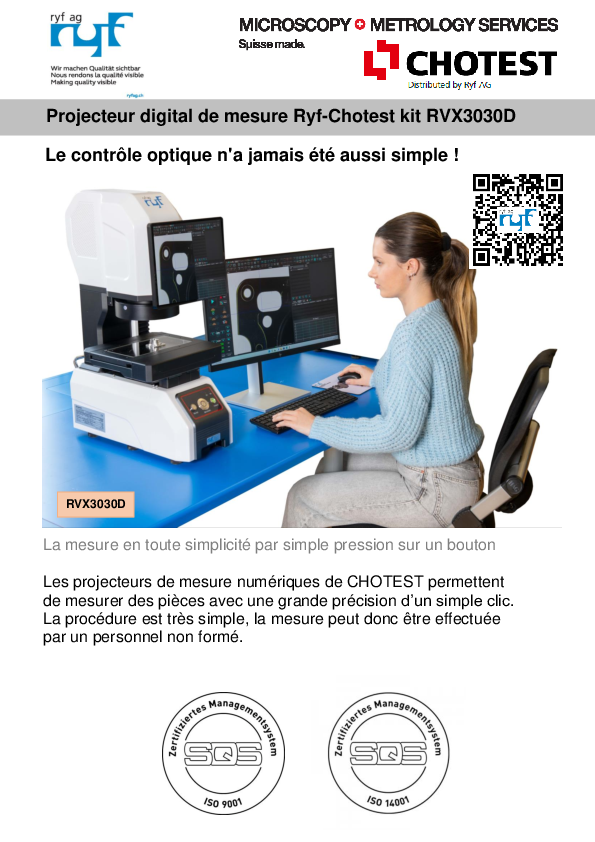

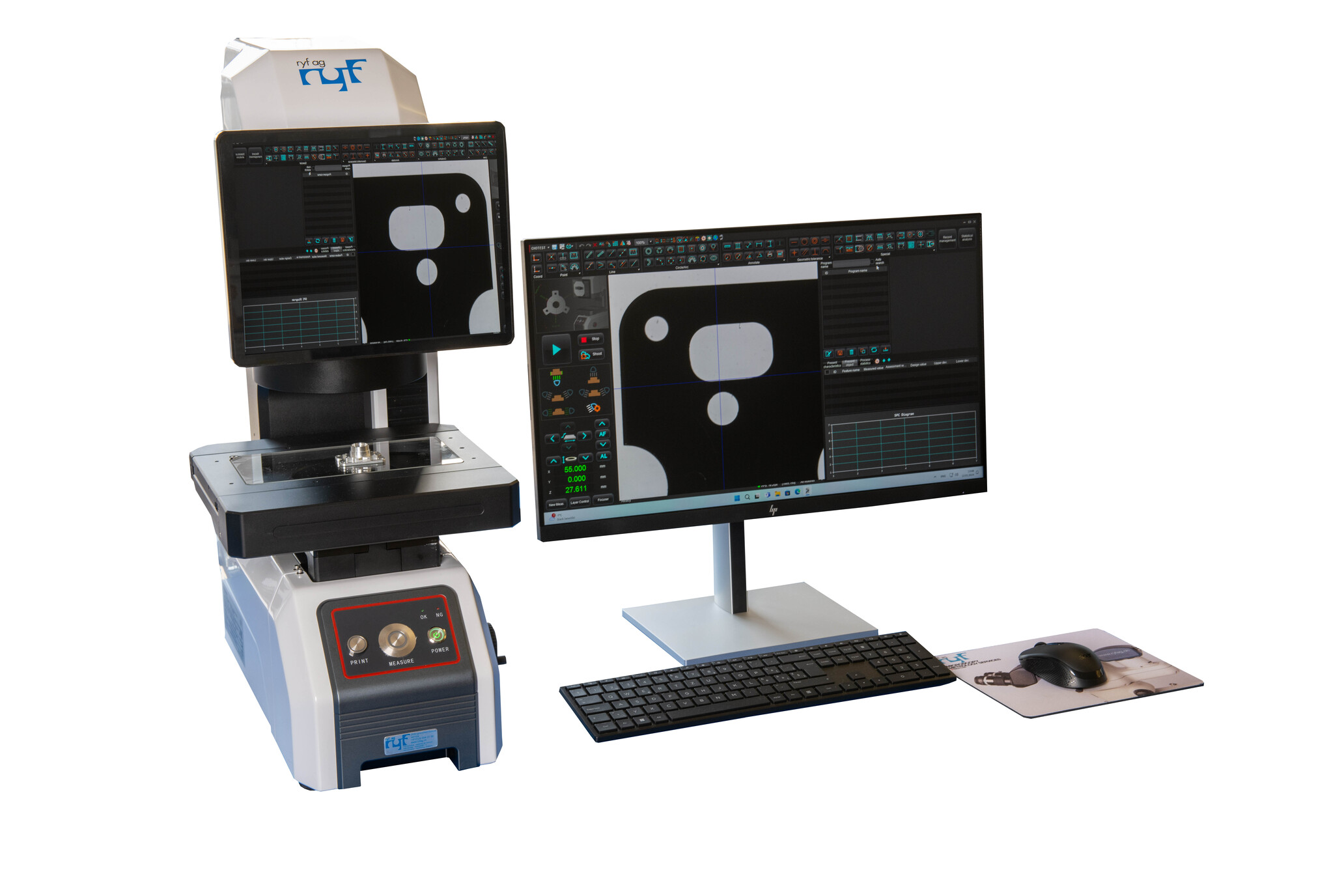

Projecteur digital de mesure Ryf-Chotest kit RVX3030D

Les machines de mesure de la série 'RVX' se distinguent par leur grande vitesse de mesure. Elles sont capables d'analyser des centaines de pièces non alignées en quelques secondes. Cette incroyable facilité d'utilisation permet à un personnel peu ou pas formé d'analyser en quelques secondes.

Grâce à un système de lentilles télécentriques avancé, les machines de mesure offrent une vue 2D extrêmement large, des images nettes, un contraste optimal sans déformer l'image tout en garantissant une grande profondeur de champ.

La combinaison des deux capteurs CMOS à ultra-haute résolution et des algorithmes innovants d'apprentissage en profondeur permet de visualiser et d'analyser avec précision même les plus petits défauts ou écarts.

Même les écarts ou les erreurs les plus minimes et les plus difficiles à détecter peuvent ainsi être visualisés et analysés.
Tous les modèles sont équipés de différents éclairages LED. L'anneau LED (éclairage épiscopique) avec adaptation motorisée de la position est équipé de son propre axe Z et peut être adapté à toute position.


Le contrôle optique n'a jamais été aussi simple!
La mesure en toute simplicité par simple pression sur un bouton ± 0,1 μm
Les projecteurs de mesure numériques de CHOTEST permettent de mesurer des pièces avec une grande précision en appuyant sur un bouton. La procédure est très simple, la mesure peut donc être effectuée par un personnel non formé.

Capteur de la caméra                                   2x CMOS caméras à 5.0 MPx

Mouvement des axes et

de l’éclairage annulaire                                 motorisation CNC

Type d’objectif                                               deux objectifs fixe télecentrique haute gamme

Logiciel                                                           VisionX

Résolution                                                      ± 0,1 μm

Répétabilité sans stiching                              ± 0,1 μm / grand champs = ± 0,5 μm

Répétabilité avec stiching                              ± 0,5 μm / grand champs = ± 1,0 μm

Précision de la mesure sans stiching            ± 0,7 μm / grand champs = ± 2,0 μm

Précision de la mesure avec stiching            ± (2+0.02L) μm / grand champs = ± (4+0.02L) μm

Champs de vision – FOV*                            6 x 6mm et 20 x 20mm (changeable)

Champs de vision – FOV* avec stiching       6mm x 106mm & 20mm x 130mm

Zone de mesure X-Y-Z                                  X = 110mm Y= 20mm (FOV) Z = 30mm

Charge max. sur la platine                            2 kg

Dimensions extérieurs (L x l x h):                  500x280x670mm / poids total 31kg

Deux écrans                                                  10,4 pouce XGA, 1024x768 et 24 pouce, XGA 1920x1080

Éclairage standard                                         Éclairage à transmission coax. et éclairage LED annulaire mot.

Éclairage additionnelle                                   Lumière coaxiale LED, insésarble

Calibrage automatique                                  Grande facilité avec plaque en verre pour l’étalonnage orig.

Ordinateur                                                      HP PRO avec cartes graphiques et WINDOWS 11/10 (inclus)

Garantie                                                         24 mois garantie Ryf avec support sur site

(*FOV = «Field of View» = Champs de vision)
