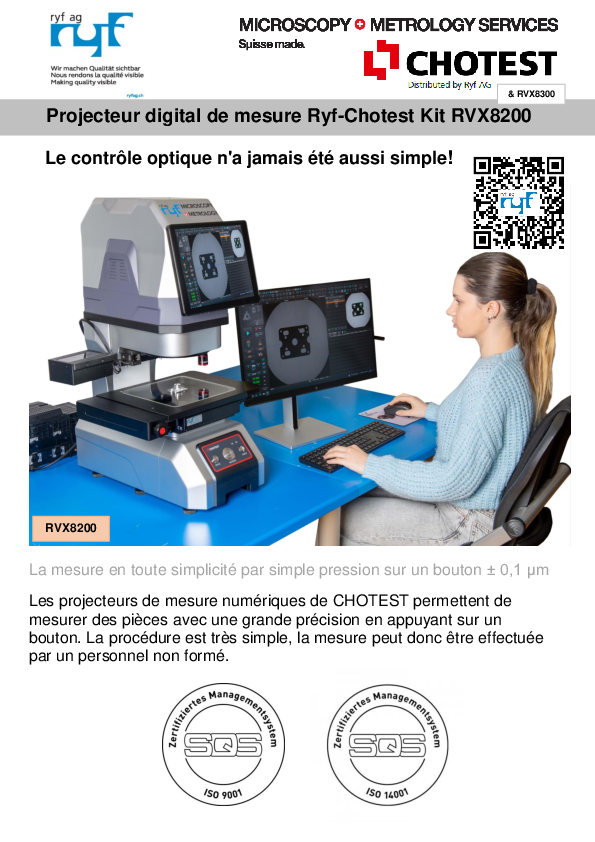

Projecteur digital de mesure Ryf-Chotest Kit RVX8200 / RVX8300

Les machines de mesure de la série 'RVX' se distinguent par leur grande vitesse de mesure. Elles sont capables d'analyser des centaines de pièces non alignées en quelques secondes. Cette incroyable facilité d'utilisation permet à un personnel peu ou pas formé d'analyser en quelques secondes.

Grâce à un système de lentilles télécentriques avancé, les machines de mesure offrent une vue 2D extrêmement large, des images nettes, un contraste optimal sans déformer l'image tout en garantissant une grande profondeur de champ.

La combinaison des deux capteurs CMOS à ultra-haute résolution et des algorithmes innovants d'apprentissage en profondeur permet de visualiser et d'analyser avec précision même les plus petits défauts ou écarts.

Même les écarts ou les erreurs les plus minimes et les plus difficiles à détecter peuvent ainsi être visualisés et analysés.

Tous les modèles sont équipés de différents éclairages LED. L'anneau LED (éclairage épiscopique) avec adaptation motorisée de la position est équipé de son propre axe Z et peut être adapté à toute position.

Le RVX8200 a un déplacement de table X-Y de 200 x 200m et le RVX8300 a un déplacement de table X-Y de 300 x 200m.

Le contrôle optique n'a jamais été aussi simple!

La mesure en toute simplicité par simple pression sur un bouton ± 0,1 μm

Les projecteurs de mesure numériques de CHOTEST permettent de mesurer des pièces avec une grande précision en appuyant sur un bouton. La procédure est très simple, la mesure peut donc être effectuée par un personnel non formé.

Capteur de la caméra :                                  2x 20 MPx, CMOS

Mouv. des axes et de l’éclairage annulaire   motorisation CNC

Type d’objectif :                                             deux objectifs fixe télécentrique haute gamme

Logiciel :                                                        VisionX

Résolution :                                                    ± 0,1 μm

Répétabilité sans stiching :                           ± 0,5 μm / grande champs = ± 1,0 μm

Répétabilité avec stiching :                           ± 1,5 μm / grande champs = ± 2,0 μm

Précision de la mesure sans stiching :         ± 1,5 μm / grande champs = ± 3,0 μm

Précision de la mesure avec stiching :         ± (3+0.02L) μm / grande champs = ± (5+0.02L) μm

Champs de vision –FOV* Large:                  200 x 200mm  (RVX8300 : 300 x 200mm)

Stiching FOV* high Precision:                       130mm x 130mm (RVX8300: 230 x 130mm)

Zone d la mesure X-Y-Z :                              X = 110mm Y= 110mm Z = 75mm (RVX8300 = 210x110mm)

Charge max. sur la platine :                          5 kg

Dimensions extérieurs (L x l x h) :                 530x386x730mm, 50kg (RVX8300 = 210x110mm, 75kg)

Deux écrans :                                                10,4 pouce, XGA, 1024x768 et 24 pouce, XGA 1920x1080

Éclairage standard :                                      éclairage à transmission coax. LED et éclairage LED annulaire motoriser.

Éclairage additionnelle :                                Lumière coaxiale LED / insérable

Calibrage automatique :                                Grande facilité avec plaque en verre pour l’étalonnage orig.

Ordinateur:                                                     HP PRO avec cartes graphiques et WINDOWS 11/10 (inclus)

Garantie:                                                        24 mois garantie Ryf-Suisse et avec support sur site

(*FOV = Field of View = Champs de vision)

Option capteur optique d'axe Z pour RVX8200 et RVX8300

Champ de mesure avec capteur optique X-Y :   X = 60mm Y = 110mm // X = 120mm Y = 110mm

Déplacement de l'axe Z max :                           75mm

Max. Rapport Ø/profondeur :                            1.5x

Précision de l’axe Z :                                        sans mouvement de l’axe Z = ± 2 μm / avec = ± (6+L/100) μm

Résolution :                                                     0,25 μm

Ø du faisceau lumineux :                                  38 μm
