M3 Messsoftware

Die neue Referenz für die Messung ihrer Teile mittels DXF/PDF Vergleich:

Mit der M3 Metlogix Messsoftware werden neue Wege bezüglich Handhabung und Messgenauigkeit bei der Vermessung geometrischer Grössen mittels video-gestützter Messgeräte von Nikon.

präzis, schnell, einfach und modular!

Bedienung  -  Einfach berühren und messen:

Mit der M3-Messsoftware eröffnet die Ryf AG neue Wege bezüglich Handhabung und Messgenauigkeit bei der präzisen, manuellen Messung geometrischer Elemente mittels kameragestützter Messgeräte in der Einstiegsklasse.

-       Bedienerfreundlich und intiutive Messsoftware…

-       DXF Overlay (oder/und „precision pdf“ Overlay von Ryf)

-       Verbindung zu Excel Protokoll mit einem Mausklick

Mit der M3 Messsoftware werden neue Wege bezüglich Handhabung und Messgenauigkeit bei der Vermessung geometrischer Grössen mittels videogestützter Messgeräte von Nikon ,Ryf, Ryeco und Vision.

Anwendungsbeispiele

- Vermessung von kleinen Präzisionsdrehteilen

- Präzision Frästeile, Brückenteile

- Medtech Schrauben und Implantate, Dental Implantate, Platten,

- Uhrenplatinen

- Zifferblätter

- Zahnräder

- Geeignet für alle Metalle und Kunststoffe

M3 Geometrie Mess Software

Die innovativste Mess-Software zur Verwendung mit Koordinatenmessgeräten. Für Erstausrüstung und für die Nachrüstung. Die notwendigen Funktionen können individuell zusammengestellt werden.

• 2 bis 5 Achsen (X, Y, Z, W, Zoom)
• Messpunktaufnahme über Fadenkreuz, intelligente Videowerkzeuge, taktile Tastsysteme und Laser
• Auch als Multitastsystem
• Messen, definieren und konstruieren von 2D und 3D Regelgeometrien
• Messen von Polynomen mit Schwerpunktwerkzeug
• Videobild zusammenfügen und Historienmessung
• DXF Overlays im Livebild
• Konturverfolgung und BestFit
• Lageerkennung
• Manuell oder CNC mit Motorzoomsteuerung
• Beleuchtungssteuerung bis 8 Kanäle
• Toleranzprüfung nach Din/ISO mit Toleranztabelle
• Teileprogrammierung mit Palettierung und Programmschleifen für Videowerkzeuge und Taster
• Programme über Barcode starten
• Bildarchivierung (BMP, JP2, JPG, PNG)
• Programmerstellung aus DXF Datei
• Umfangreiche Datenausgabe als DXF, DXF Punktewolke, IGS Wolke, CSV, TSV
• Q-DAS Konverter
• Umfangreiche Kompensationsmöglichkeiten für Messtisch und Optik

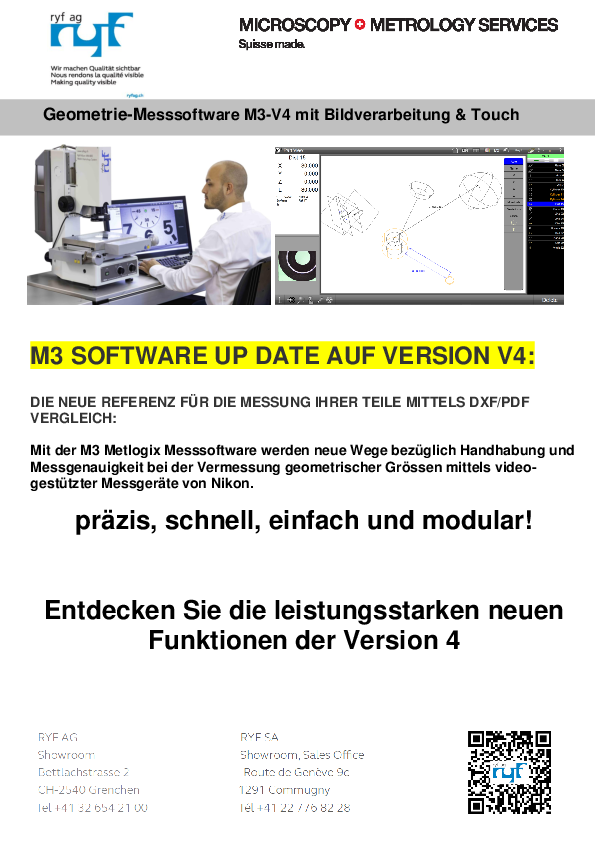

• Siehe auch neu die Vorteile mit der Up Date Version V4
