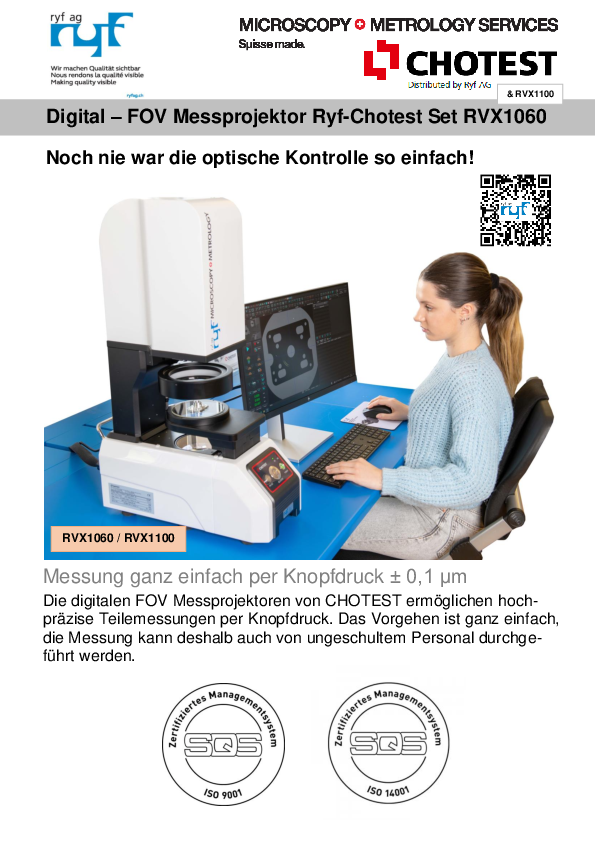

Digital – FOV-Messprojektor Ryf-Chotest Set RVX1060 / RVX1100

Noch nie war die optische Kontrolle so einfach!

Die optischen Messmaschinen der FLASH 'RVX'-Serie zeichnen sich durch ihre hohe Messgeschwindigkeit aus. Sie sind in der Lage Hunderte von nicht ausgerichteten Teilen in wenigen Sekunden zu analysieren.

Diese unglaubliche Benutzerfreundlichkeit mit wenig bis ungeschultem Personal in wenigen Sekunden analysieren können.

Dank eines fortschrittlichen telezentrischen Linsensystems bieten die FLASH-Maschinen eine extrem grosse 2D-Ansicht, scharfen Bilder, optimaler Kontrast, ohne das Bild zu Verzerren und trotzdem eine hohe Tiefenschärfe zu gewährleisten.
Die Kombination aus den beiden ultrahochauflösenden CMOS-Sensoren und innovativen Deep-Learning-Algorithmen ermöglicht die präzise Visualisierung und Analyse selbst kleinster Fehler oder Abweichungen. Selbst kleinste und schwierig zu erkennende Abweichungen oder Fehler können so visualisiert und analysiert werden. Beide Modelle sind mit zwei LED-Beleuchtungen ausgestattet. Das grosse Segment Ring LED (4 Segmente im Auflicht) ist Fix montiert.


Messung ganz einfach per Knopfdruck ± 0,1 μm
Die digitalen FOV Messprojektoren von CHOTEST ermöglichen hochpräzise Teilemessungen per Knopfdruck. Das Vorgehen ist ganz einfach, die Messung kann deshalb auch von ungeschultem Personal durchgeführt werden.

Kamera-Sensor:                                            20 MPx, CMOS Kameras

Objektivtyp:                                                    Doppel-Telezentrisches high-end Objektiv

Software:                                                       VisionX

Auflösung:                                                      ± 0,1 μm

Wiederholbarkeit:                                           ± 1,0 μm bei Ø 60mm / ± 2,0 μm bei Ø 100mm

Messgenauigkeit:                                           ± 3,0 μm bei Ø 60mm / ± 4,0 μm bei Ø 100mm

Messgenauigkeit mit Stiching:                      ± (2+0.02L) μm / grosses Gesichtsfeld =  ± (4+0.02L) μm

Gesichtsfeld-FOV Bereich im Ø:                   Ø 60mm (RVX1100 = Ø100mm)

Messbereich in Z:                                          Z = 35mm

Max. Belastung:                                             3 kg

Aussenmasse (LxBxH):                                500x280x670mm / Gesamtgewicht 25kg

Bildschirm:                                                     24 Zoll, XGA 1920x1080

Beleuchtung:                                                  Koaxiales LED Durchlicht und 4-faches Segment Auflicht-LED Ringlicht

Automatische Kalibration:                              Ganz einfach mit der grossen Schachbrett-Mess-Glasplatte

Computer:                                                      HP PC mit entsprechenden Grafikkarten mit WIN11/10 (inkl.)

Garantie:                                                        24 Monate Ryf-Vollgarantie mit Support vor Ort

(*FOV = Field of View = Gesichtsfeld)
