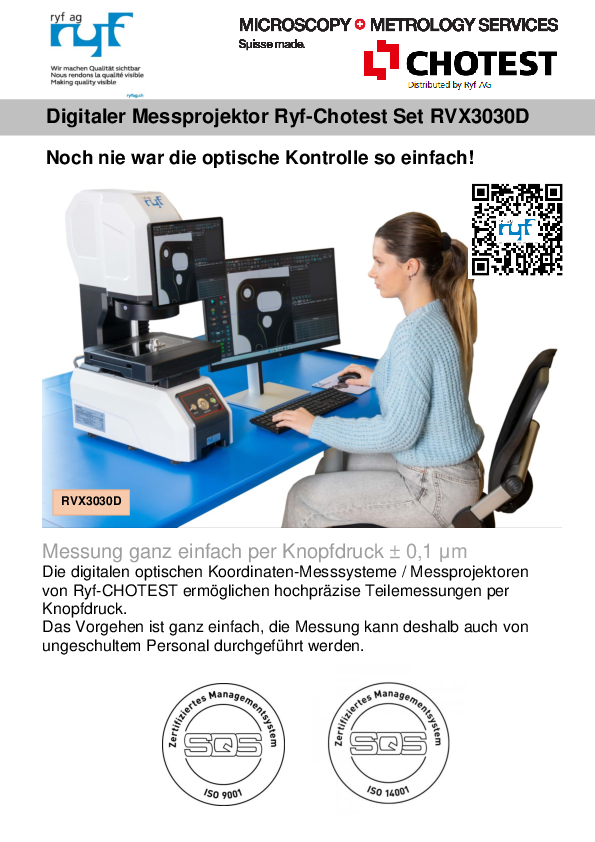

Digitaler Messprojektor Ryf-Chotest Set RVX3030D
Die Messmaschinen der FLASH 'RVX'-Serie zeichnen sich durch ihre hohe Messgeschwindigkeit aus.
Sie sind in der Lage Hunderte von nicht ausgerichteten Teilen in wenigen Sekunden zu analysieren.
Diese unglaubliche Benutzerfreundlichkeit mit wenig bis ungeschultem Personal in wenigen Sekunden analysieren können.
Dank eines fortschrittlichen telezentrischen Linsensystems bieten die FLASH-Maschinen eine extrem grosse 2D-Ansicht, scharfen Bilder, optimaler Kontrast, ohne das Bild zu Verzerren und trotzdem eine hohe Tiefenschärfe zu gewährleisten.
Die Kombination aus den beiden ultrahochauflösenden CMOS-Sensoren und innovativen Deep-Learning-Algorithmen ermöglicht die präzise Visualisierung und Analyse selbst kleinster Fehler oder Abweichungen.
Selbst kleinste und schwierig zu erkennende Abweichungen oder Fehler können so visualisiert und analysiert werden.
Alle Modelle sind mit verschiedenen LED-Beleuchtungen ausgestattet. Das Ring LED (Auflicht) mit motorisierter Positionsanpassung ist mit einer eigenen Z-Achse ausgestattet und kann an jede Position angepasst werden.
Noch nie war die optische Kontrolle so einfach!
Messung ganz einfach per Knopfdruck ± 0,1 μm
Die digitalen optischen Koordinaten-Messsysteme / Messprojektoren von Ryf-CHOTEST ermöglichen hochpräzise Teilemessungen per Knopf-druck. Das Vorgehen ist ganz einfach, die Messung kann deshalb auch von ungeschultem Personal durchgeführt werden.
Kamera-Sensor: Zwei 5 MPx, CMOS Kameras
Achsen- und Ringlichtbewegung: CNC-motorisiert
Objektivtyp: Zwei telezentrische high-end Fix-Objektive
Software: VisionX
Auflösung: ± 0,1 μm
Wiederholbarkeit ohne Stiching: ± 0,1 μm / grosses Gesichtsfeld = ± 0,5 μm
Wiederholbarkeit mit Stiching: ± 0,5 μm / grosses Gesichtsfeld = ± 1,0 μm
Messgenauigkeit ohne Stiching: ± 0,7 μm / grosses Gesichtsfeld = ± 2,0 μm
Messgenauigkeit mit Stiching: ± (2+0.02L) μm / grosses Gesichtsfeld = ± (4+0.02L) μm
Gesichtsfeld-FOV*: 6 x 6mm und 20 x 20mm
Stiching FOV*: 6mm x 106mm & 20mm x 130mm
Messbereich X-Y-Z: X = 110mm Y= 20mm (FOV) Z = 30mm
Max. Belastung: 2 kg
Aussenmasse (LxBxH): 500x280x670mm / Gesamtgewicht 31kg
Zwei Bildschirme: 10,4 Zoll XGA, 1024x768 und 24 Zoll, XGA 1920x1080
Beleuchtung Standard: Koaxiales LED Durchlicht und Segment Ringlicht, motorisiert
Beleuchtung optional: Koaxiales Auflicht-LED / Einblendbar
Automatische Kalibration: Ganz einfach mit der grossen Schachbrett-Mess-Glasplatte
Computer: HP PC mit entsprechenden Grafikkarten mit WIN11/10 (inkl.)
Garantie: 24 Monate Ryf-Vollgarantie mit Support vor Ort
(*FOV = Field of View = Gesichtsfeld)
